Danfoss Power Solutions



Danfoss Power Solutions는 광범위한 mobile system solution을 공급하며 북미, 유럽과 동아시아에 직원과 공장을 가지고 있는 mobile hydraulic 분야에서 세계적으로 가장 큰 제조업체이자 공급업체입니다.

Danfoss Power Solutions는 유압식 변속장치(HST - Hydrostatic transmission), 개회로 생산품(Open circuit products), orbital모터(LSHT Motor), 조향장치(Steering unit), 비례제어밸브(PVG - Proportional valve)와 전기식 유압 조절장치(Mobile electronics, PLUS+1)의 구성 요소를 비롯한 통합 시스템을 세계 시장에 공급하고 있습니다.



  • PVG Proportional Valve

모바일 분야에서 최고의 메인콘트롤 밸브로 평가받고 있는 PVG는, 부하감응형(load sensing) 밸브로써 에너지 절감을 실현하고 스풀의 비례제어를 통해 액츄에이터의 속도 및 힘을 비례적으로 콘트롤 할 수 가 있습니다. 그러한  제어는 매뉴얼 핸들, 유압조이스틱, 전자제어를 통해 모두 구현이 가능합니다. 또한 PVG의 전자제어 방식은 그 제어성 및 요구되는 특성에 따라 다양한 제품군이 마련되어 있어 어떠한 장비에서도 요구하는 성능을 만족 시킬 수가 있습니다.

아울러 PVG는 국내의 모바일 시장에서 크레인 장비에 주력으로 적용되고 있으며, 그 성능은 고객들의 만족을 통해 이미 증명이 되고 있습니다.





제품 범위


Max. Work pressure

Max. Control Flow

Spool range (rated flow)

Actuation

PVG16

350 bar

65 L/min

5, 10, 25, 40, 65 L/min

Mechanical /Hydraulic /Electrical

PVG32

350 bar

130 L/min

5, 10, 25, 40, 65, 100, 130 L/min

Mechanical /Hydraulic /Electrical

PVG100

350 bar

180 L/min

40, 65, 100, 130, 150, 180 L/min

Mechanical /Hydraulic /Electrical

PVG120

350 bar

240 L/min

65, 95, 130, 180 L/min

Mechanical /Hydraulic /Electrical



  • Piston Pump & Motor

사용조건이 극한인 모바일장비에 최적화 된 피스톤 펌프와 모터가 다양하게 제품군을 형성하고 있습니다. 개회로용 펌프에서 부터 폐회로형 펌프 및 모터까지 구성하고 있으며 폐회로형은 용량 및 최대사용압력에 따라 Low, Midium, High로 구분하고 있습니다. 또한 펌프는 사판식이며, 모터는 사판식 또는 사축식 모두 공급하고 있고, 추가적인 옵션으로 텐덤기동이 가능하게 디자인이 되어 있습니다. 아울러 새로 출신된 H1 펌프 및 모터 시리즈는 45~250cc/rev 용량을 가지고 있고 최대 450 bar에서 사용이 가능하고 최대 4000rpm(모터는 4500 rpm@Max. diaplacement)에서 사용 가능합니다. 또한 다양한 콘트롤 옵션을 가지고 있으며, 효율적인 측면을 고려하여 개발되어, 모바일 장비의 동력손실을 최소화 하여 연비를 높이는데 기여하고 있습니다.



제품 범위

제품군

모델

방식

용량범위

최대 사용압력

최대회전수

제어방식

개회로용

Series 45 pump

사판식 가변용량 피스톤 펌프

25~147 cc/rev

210~310bar


3600rpm

압력제어, 로드센싱 제어, 압력 리모트 제어, 압력 전자제어

폐회로용

Low power

BD series pump & motor unit

사판식 가변용량 피스톤 펌프, 사판식 고정용량 피스톤 모터

6~21 cc/rev

210bar

3800rpm

펌프용량 매뉴얼 제어

폐회로용

Low power

DDC series pump

사판식 가변용량 피스톤 펌프

20 cc/rev

300bar

4500rpm

펌프용량 매뉴얼 제어

폐회로용

Low power

Series 15 pump

사판식 가변용량 피스톤 펌프

15 cc/rev

175bar

4200rpm

펌프용량 매뉴얼 제어

폐회로용

Low power

Series 15 motor

사판식 고정용량 피스톤 모터

15 cc/rev

175bar

4200rpm


폐회로용

Medium power

H1 pump

사판식 가변용량 피스톤 펌프

45~68 cc/rev

420bar

4000rpm

펌프용량 전자제어

폐회로용

Medium power

Series 40 pump

사판식 가변용량 피스톤 펌프

25~43.5 cc/rev

380bar


5000rpm

펌프용량 매뉴얼 제어

폐회로용

Medium power

Series 42 pump

사판식 가변용량 피스톤 펌프

28~51 cc/rev

400bar

3750rpm

펌프용량 매뉴얼 제어, 전자제어

폐회로용

Medium power

L and K frame motor

사판식 가변용량 피스톤 모터

25~45 cc/rev

400bar

4300rpm


모터용량 2단 제어(2 speed control)

폐회로용

Medium power

Series 40 fixed motor

사판식 고정용량 피스톤 모터

25~44 cc/rev


380bar

5000rpm


폐회로용

Medium power

Series 40 variable motor

사판식 가변용량 피스톤 모터

35~46 cc/rev

380bar

4500rpm


모터용량 매뉴얼 제어, 2단 제어(2 speed control)

폐회로용

High power

H1 pump

사판식 가변용량 피스톤 펌프

69~165 cc/rev


450bar

4000rpm

펌프용량 전자제어

폐회로용

High power

Series 90 pump

사판식 가변용량 피스톤 펌프

42~250 cc/rev

450bar

4600rpm

펌프용량 매뉴얼 제어, 유압제어, 전자제어

폐회로용

High power

H1 bent axis variable motor

사축식 가변용량 피스톤 모터

60~250 cc/rev


450bar

4500rpm


모터용량 전자제어, 전자 2단 제어, 유압 2단 제어 등

폐회로용

High power

Series 90 fixed motor

사판식 고정용량 피스톤 모터

55~130 cc/rev



420bar


4250rpm


폐회로용

High power

Series 90 variable motor

사판식 가변용량 피스톤 모터

55 cc/rev

420bar

4250rpm

모터용량 전자 2단 제어, 유압 2단 제어

폐회로용

High power

Series 51 bent axis variable motor

사축식 가변용량 피스톤 모터

60~250 cc/rev

480bar

4400rpm


모터용량 전자 2단 제어, 유압 2단 제어, 유압제어

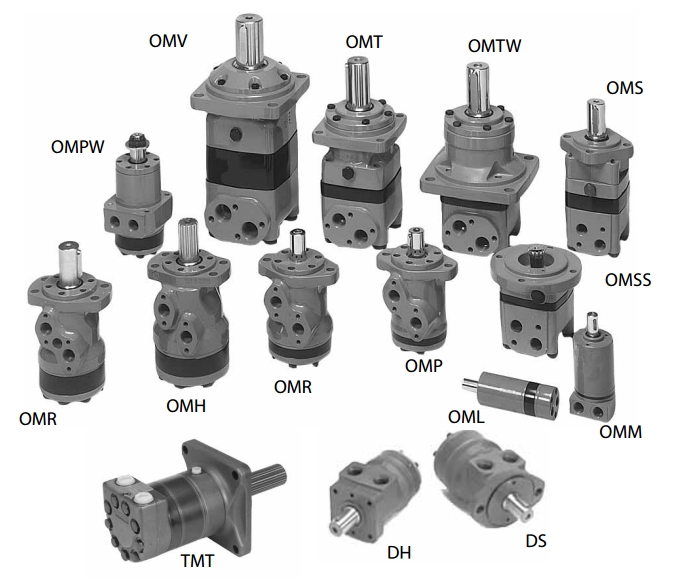

  • Orbital motor


제품 범위


제품군

모델

용량범위

최대 사용압력 (Inlet)

최대 압력강하

최대 정격유량

최대 출력

내부단면

O-series

Mini motor

OML

8~32 cc/rev

125 bar

125 bar

16 L/min

2 kW

*

O-series

Mini motor

OMM

8~50 cc/rev

140 bar

140 bar

20 L/min

3.2 kW

*

O-series

Medium motor

OMP

25~400 cc/rev

175 bar

175 bar

60 L/min

13.0 kW

*

O-series

Medium motor

OMR

50~375 cc/rev

175 bar

200 bar

60 L/min

15.0 kW

*

O-series

Medium motor

OMH

200~500 cc/rev

200 bar

200 bar

75 L/min

18.5 kW

*

O-series

Medium motor

DH

36~400 cc/rev

138 bar

166 bar

60 L/min

12.0 kW

*

O-series

Medium motor

DS

50~375 cc/rev

138 bar

172 bar

60 L/min

13.0 kW

*

O-series

Medium motor

OMEW

100~400 cc/rev

200 bar

210 bar

60 L/min

15.0 kW

*

O-series Large motor

OMS

80~500 cc/rev

230 bar

275 bar

75 L/min

21 kW

*

O-series Large motor

OMT

160~500 cc/rev

210 bar

240 bar

125 L/min

40 kW

*

V-series

Medium motor

VMP

50~315 cc/rev

140 bar

140 bar

60 L/min



T-series Large motor


TMK

160~470 cc/rev

250 bar

325 bar

80 L/min

27 kW

*

T-series Large motor

TMT

250~630 cc/rev

270 bar

350 bar

125 L/min

51 kW

*

T-series Large motor

TMVW

400~800

270 bar

350 bar

200 L/min

112 kW

*


  • Mobile electronics

Mobile Electronic System은 PLUS+1 Program 을 이용하여,

사용하는 장비의 성능과 안정성을 더 나은 수준으로 제어를 해줄 것 입니다.

CAN 기반 통신을 사용하는 PLUS+1은 지능형 제어와 유연한 개발 시스템을 통해, 사용하시는 장비의 요구되는 기능을 구현하는데 있어 엄청난 만족감을 드릴 것입니다.





□ 적용 분야

농기계, 건설기계, 도로 포장기계, 크레인, 항공기와 고소자동차

  • Agriculture
  • Construction
  • Material handling
  • Road building
  • Specialty
