SCHWARZMULLER INVERTER





빠르다! 쉽다! 간편하다!
보다 정밀한 모션제어!  사용자가 원하는 최고의 성능!

Schwarzmuller Plus+1 인버터는 배터리로 움직이는 모든 운송수단에 적용 가능한 새로운 인버터입니다.
Plus+1의 시스템 구조는 파워 일렉트로닉스, 제어&인터페이스 기술, 모터 제어 알고리즘 등의 최신 기술적용이 가능하며 사용자가 원하는 모든 조건과 기능의 구현이 가능하여 최고의 성능 및 효율을 가져다 주며 진보적이며 융통성 있는 구동 효과를 제공합니다.

- 견고한 디자인 / 혹독한 환경과 조건에서의 테스트를 거친 긴 제품 수명의 보장
- 손쉬운 모터 환경 설정을 위한 유속 벡터 제어 / 높은 효율성 및 진보된 운전 성능
- 고온 / 가혹한 작동 조건 속에서 향상된 신뢰성과 견고성을 위한 통풍, 방수, 방진 기능
- 심플한 시스템 디자인 및 관리를 위한 사용자 작성 가능 프로그램, Plus+1 GUIDE
- 쉬운 커뮤니케이션 기능의 설정을 위한 CAN포트 & 다기능 입출력의 포괄적인 인터페이스
- PLUS+1 Service Tool을 통한 효과적인 비용 절감 관리 및 시스템 갱신, 진보된 진단 시스템


□ 적용 분야

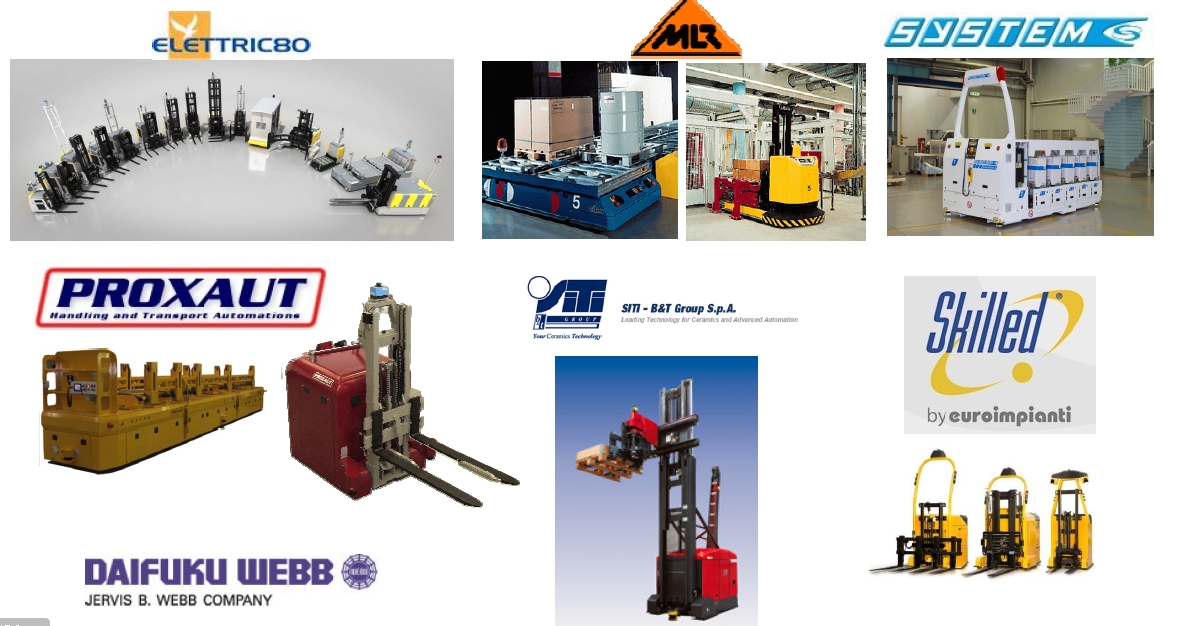

  • Automatic Guided Vehicle - AGV


  • Customer Balance Trucks


  • Walkies / Pedestrian Trucks

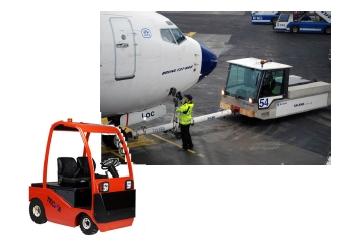

  • Tow Tractor


  • Wind Power - Pitch Drives


  • Aerial lift


  • Utility Vehicle - GolfCart

□ 제품 사양

Our PLUS+1 Inverter family:

Type

Nom.
Voltage

   [V]

 Nom.
Current
S2-2 min.
[Arms]		 Cont.
Current

[Arms]		 Boost
Curr.
10 Sec.
[Arms]		 Heat Sink
Types
available		 Size
LxWxH_P/
LxWxH_Fx
[mm]
 F500042 Inverter MI03 cut small MI03-S-24/240 24 240 120 260 P/FH/FV 140x200x90
140x200x110
MI03-S-48/180 48 180  100 200
MI03-X1-80/80 80 80 40 90
 F500043 Inverter MI04 cut small MI04-S-24/300 24 300  150 330 P/FH/FV 140x200x95
140x200x115
MI04-S-48/300 48 300 150  330
  F301647 InverterMI06 24-4001 small MI06-S-24/400 24 400 200 420 P/FH/FV

140x200x100
140x200x120
MI06-S-48/400 48 400  200 420
  MI08 small MI08-S-24/550 24 550  275 600 P/FH/FV 150x225x100
150x225x120
MI08-S-48/550 48 550 275 600
MI08-S-80/300 80 300 150 330
MI08-S-80/400 80 400 200 440
 F500009 Inverter-MI20-S-80 650P small MI20-S-80/650 80 650 325 715 P/FV 280x280x100
280x280x141

P = Plate FH= Horizontal Fins, FV = Vertical Fins
S = Single Inverter for one AC motor
X1=Single Inverter with reduced Interface
MIxx-S inverter offer a total of 24 I/Os. Thereof, 10 can be configured as per your desire
MIxx-X1 inverter offer a total of 18 I/Os. Thereof, 5 can be configured as per your desire
